大话中国骨干网(下)

主机教程评论45字数 4302阅读14分20秒阅读模式

今天,我将继续介绍国内运营商 IP 骨干网的发展历史与现状。

▉ 中国电信

上篇文章中,我们提到,中国邮电部在 1995 年建立了 ChinaNet(中国公用计算机互联网),也就是大家俗称的 163 网。文章源自国外主机测评-https://www.zjcp.org/14584.html

这张网,当时是国内普通网民接入互联网的主要通道。文章源自国外主机测评-https://www.zjcp.org/14584.html

因为当时中国邮电还没有实行 “邮电分营”,所以这张网是邮电部电信总局负责建设和维护。文章源自国外主机测评-https://www.zjcp.org/14584.html

1997 年,邮电部实施 “邮电分营”,这张网的责任主体,变成了 “中国电信”(老电信)。文章源自国外主机测评-https://www.zjcp.org/14584.html

同年,中国电信各省公司开始独立建设省内 IP 骨干网(省网)。建成之后,整个 ChinaNet 分为骨干网、省网和城域网三级结构。其中,骨干网分为核心层、汇聚层两层。文章源自国外主机测评-https://www.zjcp.org/14584.html

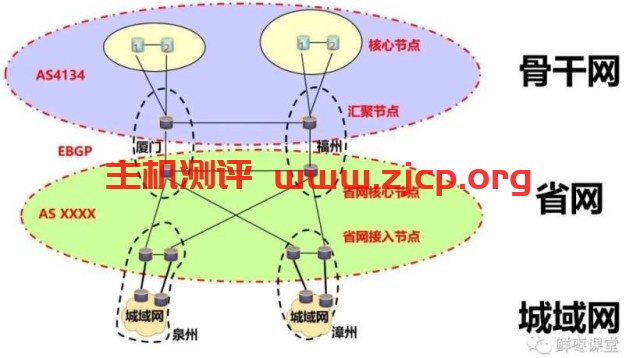

大话中国骨干网(下)文章源自国外主机测评-https://www.zjcp.org/14584.html

某省组网范例文章源自国外主机测评-https://www.zjcp.org/14584.html

1998 年 7 月,ChinaNet 骨干网第二阶段建设开始。八个大区域的骨干带宽被扩展到 155M,且所有节点路由器被替换为千兆路由器。文章源自国外主机测评-https://www.zjcp.org/14584.html

到了 2000 年的下半年,中国电信借助 DWDM(波分复用)和千兆路由器技术,再次对 ChinaNet 进行大规模升级和扩容。网络节点间的路由中继,由 155M 提升到 2.5Gbps,提速 16 倍。文章源自国外主机测评-https://www.zjcp.org/14584.html

截至到 2000 年底,ChinaNet 在国内总带宽已达到 800Gbps。2001 年 3 月,ChinaNet 的国际出口总带宽突破 3Gbps。文章源自国外主机测评-https://www.zjcp.org/14584.html

从 2002 年开始,ChinaNet 逐步进入 10G 时代。ChinaNet 的数据传输能力,达到国际先进水平。文章源自国外主机测评-https://www.zjcp.org/14584.html

2003 年,ChinaNet 进行优化整合,推行扁平化,取消省网,网络结构调整为骨干网和城域网两级。文章源自国外主机测评-https://www.zjcp.org/14584.html

与此同时,中国电信启动了多厂商 MSTP(多业务传送平台)的互通测试,推动 TDM 向以太网的转型。文章源自国外主机测评-https://www.zjcp.org/14584.html

再后来的故事,大家应该都比较熟悉了,就是往 OTN 和单波大容量演进,朝着 40G、100G(2015 年)的方向发展。文章源自国外主机测评-https://www.zjcp.org/14584.html

目前的骨干网,正在逐步普及单波 400G。如果按 60 波算,单光纤的传输容量能达到 20T 以上。文章源自国外主机测评-https://www.zjcp.org/14584.html

除了容量之外,就是 OXC 全光交叉、IPv6、SRv6、SDN 等新技术的引入、改造和普及,此前小枣君都做过详细的介绍。文章源自国外主机测评-https://www.zjcp.org/14584.html

接下来,我们再深入了解一下 ChinaNet 的整体情况。文章源自国外主机测评-https://www.zjcp.org/14584.html

一般来说,运营商的骨干网架构和技术细节属于秘密信息,不对外公开。但是,如今在互联网上,这些信息基本上都能查到。我就基于能公开查到的信息,大致介绍一下(可能有所变动,仅供参考)。文章源自国外主机测评-https://www.zjcp.org/14584.html

从架构来说,ChinaNet 分为骨干网和城域网(前面有说,干掉了省网),骨干网又分核心层、汇聚层和接入层。文章源自国外主机测评-https://www.zjcp.org/14584.html

北京、上海、广州,是 ChinaNet 的超级核心。除了超级核心之外,ChinaNet 还有天津、西安、南京、杭州、武汉、成都等普通核心。所有核心之间,采用 Full-Mesh 连接。国际出入口,以及运营商之间的互联互通,基本上都在核心层文章源自国外主机测评-https://www.zjcp.org/14584.html

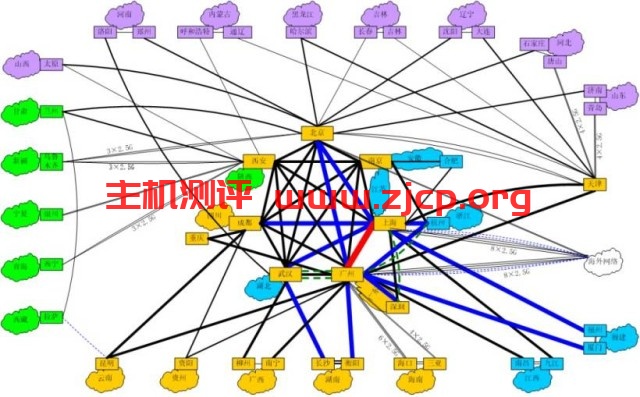

大话中国骨干网(下)

找到一张老图,仅供参考

汇聚层一般都在各省省会或第二大城市,采用双方向互联,分别连到一个超级核心和一个普通核心,有的省份会三方向互联。

接入层,就是汇聚层到各个地市城域网。

除了 ChinaNet 之外,中国电信还有一张非常重要的骨干网——CN2。

2004 年左右,为了满足高品质业务的需求,中国电信启动了 CN2 网络的招标建设。

CN2,全称 Chinatelecom Next Carrier Network(中国电信下一代承载网络),简称 CNCN,又称 CN2,刚好符合它作为中国电信第二张承载网的身份。

中国电信将 CN2 定位为 “精品网络项目”,非常有前瞻性。后来的事实证明,CN2 在抢占政企高端市场方面,确实发挥了重要作用。

CN2 的基本建网特点,就是扁平化、大容量和轻载运行。建网初期的核心技术,是 IP/MPLS。

从架构上来看,CN2 和 ChinaNet 有很大区别。CN2 一共是 7 个核心节点,分别是北京、上海、广州、南京、武汉、西安、成都。

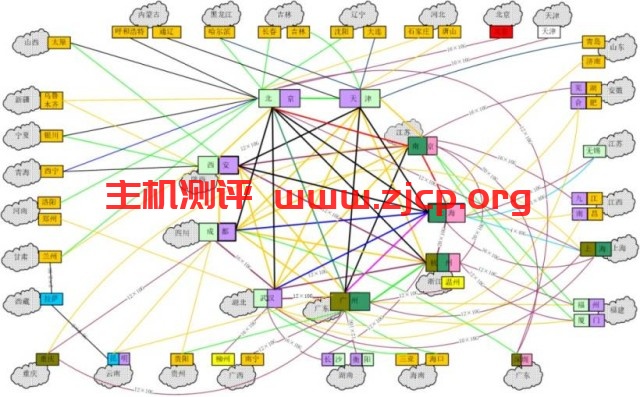

大话中国骨干网(下)

同样是一张老图,供参考

此外,CN2 还在香港、新加坡、东京、伦敦、法兰克福等国际大城市设立了 POP 节点,提供国际 Internet 接入和网间互联业务。

CN2 作为高端网络,面向客户的时候,也进行了进一步的产品等级划分,例如 CN2 GT、CN2 GIA。

CN2 GT:GT 是 Global Transit 的简称,是 CN2 中的中端产品,在 CN2 里的等级比较低,但是相比于传统 163 骨干网依然有不少的提升。

CN2 GIA:GIA 是 Global Internet Access 的简称,是目前 CN2 中的最高端的产品,在 CN2 中的等级最高,线路表现最好、最稳定,价格也是最高。

2015 年,中国电信为了加强数据中心之间的节点互联,满足云服务日益增长的需求,还启动建设了 “第三张”全国骨干网——CN2-DCI(Data Center Interconnection)。关于这张网,网上目前公开的信息极少。

以上就是中国电信 IP 骨干网的大致情况。

▉ 中国联通

接下来,我们再看看中国联通的骨干网。

1994 年 7 月 19 日,中国联通经国务院批准,正式挂牌成立,主要经营 GSM 移动通信业务。

随着 2G 向 3G 的演进,有了 GPRS 数据业务,中国联通也建设了 UNINET 骨干网,作为自家 GPRS 网络的接入点,也是面向全国提供互联网服务的载体。

因为 UNINET 的拨号上网接入号码为 “165”,所以这个网也被称为 165 网。

1999 年 10 月 22 日,中国网通(小网通、老网通)由中科院、广电总局、铁道部、上海市政府四方出资成立,在全国 17 个城市开通互联网服务。

网通也建设了一张自己的骨干网,就是 “中国网通公用互联网”(CNCNET)。

此外,邮电部当年除了 163 网之外,在 1997 年还建设了一张中国公众多媒体通信网。这张网络很特别,完全独立于 163 网,采用私有地址 10.0.0.0/8,只能国内互相访问,相当于是一张 “国内局域网”。如果需要访问 163 网和 Internet 的话,需要找专门的代理服务器跳转。

因为这张网络的接入号码为 169,故又称 169 网。

169 网有一个很大的优势,就是价格便宜。当时 163 的使用费是每小时 10 元,而 169 只需要每小时 4 元。因此,169 受到很多普通网民的喜爱。

2002 年,国内电信行业重组,中国电信 “南北分家”。北方九省一市电信公司从原中国电信剥离,与小网通、吉通合并,成立新的中国网通(大网通、新网通)。

于是,中国网通在既有 CNCNET 的基础上,得到了中国电信从 163 网拆出来的部分精华骨干网。为了区别于中国电信的 163 网,网通带走的这个网被称为 “CHINA169”。

值得一提的是,当时吉通并入中国网通,CHINAGBN(中国金桥网)也随之并入 CHINA169 中。

2008 年,中国电信业再次重组,中国联通和中国网通合并,变成新的中国联通。

新的中国联通,自然而然地接管了 CHINA169。

此外,网通最初的骨干网 CNCNET(主要承载原网通 NGN 软交换、DCN 等业务)也交给联通运营。这个 CNCNET(自治域为 AS9929,经常被称为 9929 网络)保持相对独立,后来被称为 “联通 A 网”。

与之相对应的 “联通 B 网”,就是原联通建设的 IP 承载网,主要承载 2G/3G 移动网业务的那个网。后来好像逐渐没用了,业务迁到了 A 网。

2018 年,联通将 IP 承载 A 网改名为 CUII,中国联通工业(产业)互联网。CUII 的定位有点像中国电信的 CN2,主要提供国际和国内跨地市 MPLS-VPN 和大客户互联网专线任务的承载,常用于企业宽带和 IDC,极少用于家用宽带。

总之,联通主要就是 “China169+CUII”的双网格局。

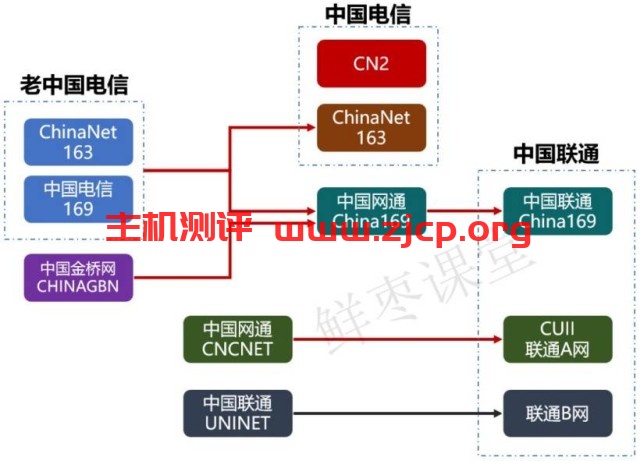

说了半天,大家可能有点晕。小枣君画个图,一看就能明白了:

大话中国骨干网(下)

由于历史原因,联通 China169 的网络流量存在较大的南北差异,北方 10 省的业务流量明显大于南方。

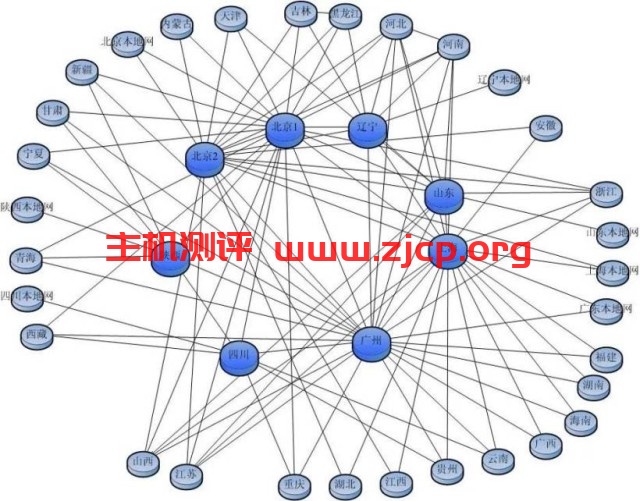

早期的时候,China169 全网分为四个大区,分别是北方大区、华东大区、南方大区、西部大区。设置了北京 1、北京 2、上海、广州四个核心节点,并将陕西、四川、山东、辽宁设为区域核心节点。

大话中国骨干网(下)

▉ 中国移动

最后再来说说中国移动。

中国移动的骨干网发展史没有电信和联通那么复杂,这家公司本身的历史就很简单。

2000 年 4 月 20 日,中国移动正式成立,5 月 16 日挂牌。

中移成立初期,也是主要以移动语音业务为主。后来,随着业务的发展,才逐步建设了较为完整的 IP 骨干网,名为 CMNET(China Mobile Network,中国移动互联网),自治域为 AS9808,也称 9808 网络。

当时,CMNET 是中国移动 GPRS 网络的两大接入点(另一个是 CMWAP)之一。通过 CMNET 接入点,中国移动手机用户可以接入 CMNET 网络,访问 Internet。

虽然 CMNET 起步比较晚(相对来说),但发展速度非常快。尤其是这些年中国移动拼命拓展固网宽带业务,流量增长迅猛,扩容招标也是非常频繁。

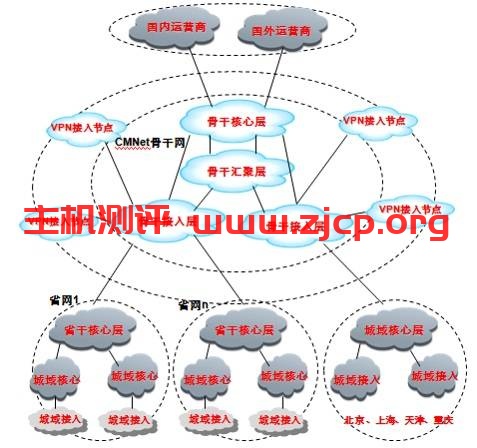

CMNET 为骨干网和省网两级自治域、多层结构。骨干网分为核心层、汇聚层和接入层。

大话中国骨干网(下)

北京、上海、广州 3 个节点为核心节点,它们与相连链路共同构成骨干核心层。骨干核心层提供大区内省份流量的交换,并负责全网与国际 Internet、国内其他运营商的互联。

汇聚层负责汇接各省到骨干网的连接。南京、武汉、成都、西安、沈阳等节点为汇聚节点,负责本大区内省份流量之间的交换。

接入层负责汇聚本省省际流量和出网流量。接入节点一般双上联核心节点,部分流量较大的省份,会采用多上联。

国内和国际网间互联方面,节点都设置在北京、上海、广州。

除了 CMNET 之外,中国移动还有 IP 专用承载网,简称 IP 专网。当时建设这个网的主要目的,是为了承载高价值客户业务,如话音,流媒体,信令,网管,大型客户的 VPN 等业务。

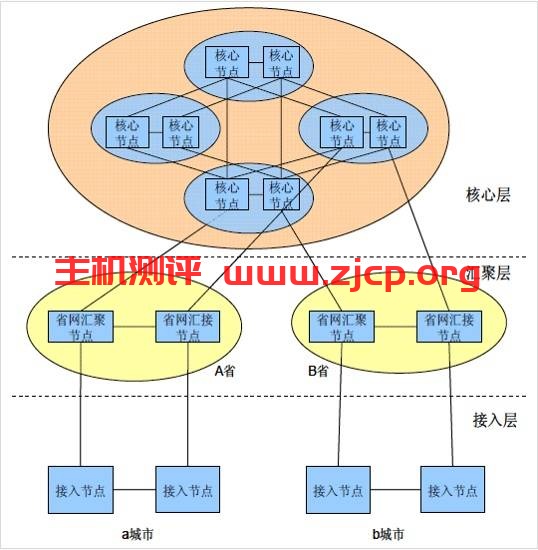

IP 专网为三层结构,分别为核心、汇聚和接入三层,采用单一自治域,目前已经延伸到国内 330 多个主要地市。大致架构如下:

大话中国骨干网(下)

▉ 中国广电

最后再说说新入坑的中国广电吧。

2018 年,中国广电的广电宽带获批骨干网运营资质,启动全国骨干网建设,并将其命名为 CBNNET。

CBNNET 的主要建设单位,是中国广电的子公司中国有线。

2019 年,广电骨干网已经与中国电信的骨干网进行了互联互通。

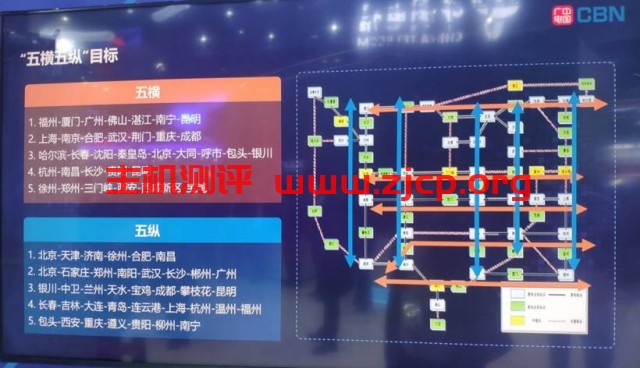

按照规划,CBNNET 将是一张 “五纵五横”的全国性 IP 骨干网,全网 100G OTN 起步,部分关键链路 400G/1T OTN。

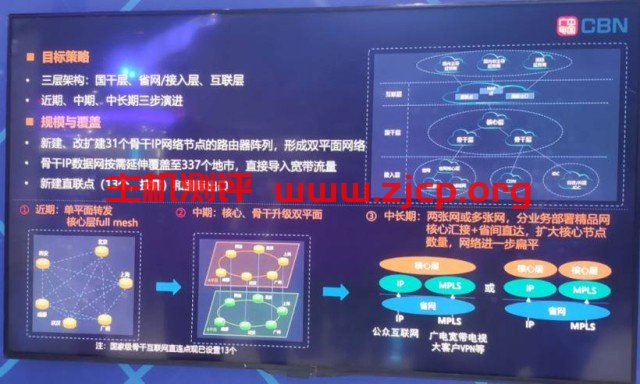

大话中国骨干网(下)

小枣君拍摄于 2020 年北京 PT 展(下同)

未来,CBNNET 将采用三层架构,即国干层、省网 / 接入层、互联层,覆盖 337 个地市,逐步形成双平面网络,直接提供宽带出口,互联网总出口带宽将达到 5T。

大话中国骨干网(下)

▉ 结语

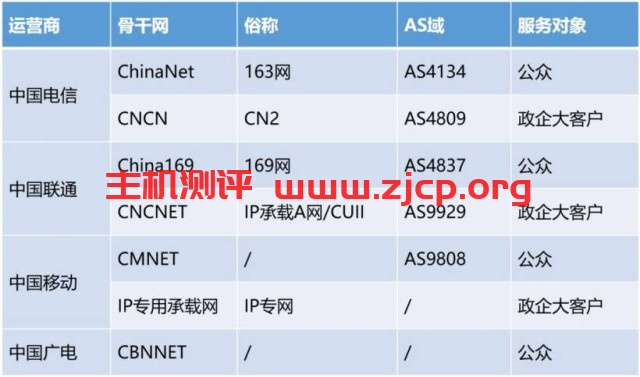

好啦,以上就是目前国内运营商骨干网的大致情况。简单画个表,如下:

大话中国骨干网(下)

值得一提的是,包括中移在内的运营商,针对现有骨干网容量不足的情况,普遍建设了所谓的 “第二平面”。“第二平面”属于扩容,并不是新建独立的第二张网络。

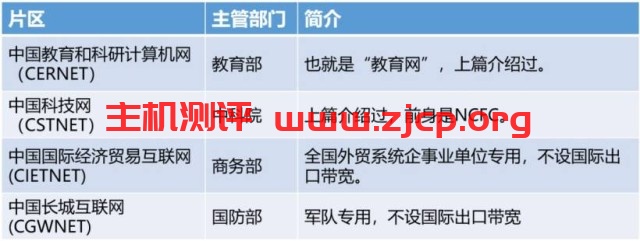

除了上述骨干网之外,我们国家还有几张针对特定用户的骨干网,分别如下:

大话中国骨干网(下)
